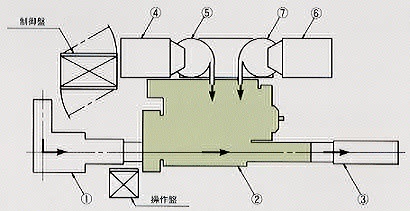

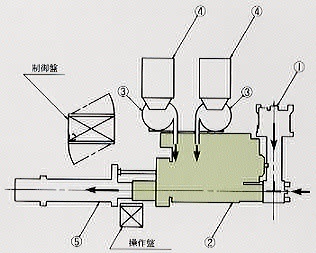

高速多工程プレス（sst-iii）のレイアウト例 パーフェクトな効率を目指す 　sst-iiiを２台組み込むことにより、極めて安定した生産量と時間の短縮が可能です。多種類の製品を効率よく次ラインに送り込むことも、本ライン以外の所で加工した製品を流すこともできます。出口側のコンベア等の変更により、２台別々の作業も可能な効率のよいライン構成です。 no. 名　　　称 １ 半回転（９０°）コンベア ２ スタッカー ３ コンベア ４ コンベア ５ 供給機 ６ 入口半転装置 ７ パーツフィーダーホッパー ８ 出口側コンベア ９ sst-iii多工程プレス １０ コンベア １１ ハンガースタッカー １２ カバーフィード １３ 集積装置 １４ 制御盤 １５ 操作盤 戻る　 後部スペースに余裕をとるライン構成 絞りをダイレクト供給、スカートは２種類行うタイプで、出口側にハンガースタッカーを接続することで、後部スペースに余裕をもちたい時に効率のよいライン構成です。 no. 名　　　称 １ atf-4供給機 （入口コンベア付） ２ sst-iii多工程プレス ３ ハンガースタッカー ４ ホッパー ５ パーツフィーダー ６ ホッパー ７ パーツフィーダー 戻る　 後部供給するライン構成 天板、スカート類もプレスの後側より供給するタイプです。入口側にロール式のカバーフィードを搭載し、高所コンベアによりライニングマシンラインより供給されます。ライニングマシンより供給が停止した時には、後部（１）供給機より即座に補充され、流れの中断を防ぐ構成です。 no. 名　　　称 １ 供給機 ２ sst-iii多工程プレス ３ パーツフィーダー ４ ホッパー ５ コンベア半転付

戻る　

オーバーブロー設置で製品ロスを最小限に

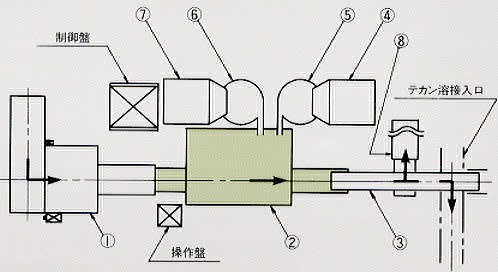

天板は（１）atf-4によるダイレクト供給から始まり、テカン溶接機の入口コンベア上に落とし込むまでのタイプで後ろ側通路としてのライン構成です。多工程プレスと出口側コンベアの中間にオーバーフロー用ハンガースタッカーを設置することで、テカン溶接機が停止したときは直ちに作業中の天板をオーバーブローし、再稼働時の製品ロスを最小限におさえます。 no. 名　　　称 １ atf-4供給機 （入口コンベア付） ２ sst-iii多工程プレス ３ 出口側コンベア ４ ホッパー ５ パーツフィーダー ６ パーツフィーダー ７ ホッパー ８ 多目的スタッカー

戻る　

７０ローヤルを主とした少ロット向き

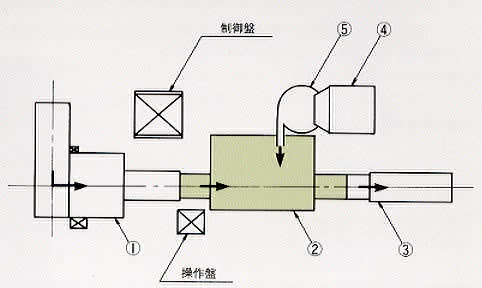

クリンプ加工やカールド加工と７０ローヤルを主作業とするロットが少なく種類の多い場合に最適なライン構成です。また２台目、３台目として小回りを利かせたい場合にも最適です。 no. 名　　　称 １ atf-4供給機 （入口コンベア付） ２ sst-iii多工程プレス ３ ハンガースタッカー ４ ホッパー ５ パーツフィーダー

戻る
